Назначение

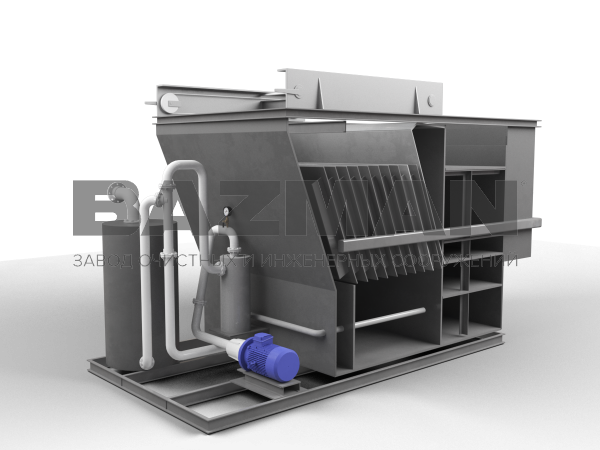

Напорный флотатор для очистки сточных вод - это технологическая емкостная установка для выделения и удаления из промышленных водных стоков взвешенных веществ, органических примесей, нефтепродуктов, жиров, масел, ПАВ и других эмульгированных жидких веществ методом флотации.

Флотация для очистки сточных вод позволяет извлечь из воды взвешенные примеси и собрать их на поверхности воды в виде флотопены.

Флотационные установки марки "BAZMAN" применяются для осветления и удаления основной массы загрязнений стоков на локальных очистных сооружениях промышленных предприятий, в схемах подготовки воды для биологической очистки, подготовки воды для повторного использования или к сбросу ее в городскую канализацию.

Подбор установки напорной флотации и сопутствующего очистного оборудования индивидуален для каждого конкретного заказчика. И зависит от характеристик стоков, необходимой глубины их очистки и дальнейших действий с очищенной водой.

Во флотаторе применяется метод напорной флотации, когда в воду под давлением нагнетают воздух и подают ее в рабочую камеру флотатора, где находится очищаемая вода. Для насыщения воды воздухом используется сатуратор.

Сатурация. Очищенная вода подается в сатуратор, где происходит её насыщение воздухом. Струйный эжектор, совмещенный с насосным агрегатом, обеспечивает введение в воду атмосферного воздуха. Подача водо-воздушной смеси от сатуратора в распределительное устройство осуществляется по трубопроводу через расходную форсунку.

Флотация. При выходе воды из сатуратора, в зону более низкого давления происходит эффект "вскипания". В результате выхода газов из воды, образуется большое количество мелких воздушных пузырьков. Поднимаясь на поверхность, пузырьки прилипают к взвешенным веществам и увлекают их за собой на поверхность, образовывая слой пены.

Разделение на ламелиевом блоке. Для интенсификации процесса отстаивания крупнодисперсных элементов, а также ускорения всплытия пузырьков воздуха, с прикрепленными к ним загрязнениями, в рабочую камеру флотатора устанавливаются тонкослойные модули собственной разработки.

Удаление флотационной пены. Флотопена, образовавшаяся в результате работы флотатора, удаляется с поверхности специальным механическим скребком и отводится в емкость для пеногашения.

Отведение шлама. В нижней конусообразной части флотатора, происходит накопление загрязненй, не всплывших вместе с пузырьками воздуха. Удаление этого осадка для дальнейшего осушения и утилизации происходит  по трубопроводу, расположенного внизу конуса.

Система управления работой флотатора

Флотатор для очистки сточных вод может работать в ручном и в автоматическом режиме, автономно или в системе с другим оборудованием очистной станции.

Флотационная установка комплектуется шкафом управления на базе логического контроллера, который управляет процессом работы и обрабатывает сигналы от датчиков уровня воды, натяжения цепи скребкового механизма. А также отслеживает давление в сатураторе, управляет насосами и мотор-редуктором. Шкаф с защитой IP54

По желанию заказчика система управления комплектуется сенсорной панелью оператора. Панель позволяет визуально контролировать параметры процесса и работы оборудования. А также позволяет легко управлять режимами работы всей установки.

В случае, если флотатор планируется использовать в комплексе под управлением единой системой автоматизации очистных сооружений, используется клеммная коробка, куда сводятся кабели от датчиков и исполнительных элементов.

Для производства флотаторов марки BAZMAN используются только качественные комплектующие от лидеров рынка.

Другие преимущества:

• Эффективная и качественная очистка: от нефтепродуктов (масел, жиров) – до 96-98%, от взвешенных веществ – до 95-98%
• Широкий модельный ассортимент с разной производительностью
• Оптимальная гидравлическая нагрузка
• Простота в эксплуатации и обслуживании

Общее описание процесса флотационной очистки сточных вод

Флотационные установки (DAF) коротко называют флотаторами. С их помощью можно качественно очистить сточные воды. Такие установки в основном не нуждаются в блоке биологической очистки, так как обработка воды во флотаторе и так проводится достаточно эффективно. В очистных сооружениях марки BAZMAN флотаторы используются в станциях очистки производственных стоков и очистки фильтрата ТБО

Напорный флотатор необходим для очистки загрязненных стоков, когда плотность загрязнений в них равна плотности самой воды. Для очистки подается воздух, из сатуратора в виде водовоздушной смеси, под давлением в нижнюю часть емкости флотатора. Мелкие пузыри поднимаясь вверх захватывают примеси, содержащиеся в воде. На поверхности образуется плотная загрязненная пена. Эту пену удаляет специальный скребковый механизм в емкость сбора отходов (флотошлама), а очищенная вода направляется дальше. которое постепенно снижается, что способствует образованию пузырей. Они крепятся к загрязнениям и поднимаются, создавая на поверхности пленку. С помощью специальных скребков пленка удаляется.

Для повышения качества очистки перед напорным флотатором добавляют в сточные воды реагенты (коагулянт, флокулянт). что повышает качество всей очистки. Для равномерного ввода растворов реагентов и хорошего смешивания их с водой используется трубный флокулятор.

Комплектация напорного флотатора:

• Флотационная емкость
• Сатуратор
• Камера смешения
• Специальный скребок
• Скребковый механизм
• Насос
• Автоматическое управление
• Шкаф управления
• Площадка обслуживания

Флотатор для очистки сточных вод применяется как физико-химическая предочистка блоке при обработке загрязненных сточных вод на промышленных объектах. Эта технология позволяет ликвидировать все нерастворимые частицы и коллоидные трудновыводимые примеси, существенно снизив уровень нагрузки на следующие узлы очистных сооружений. Для производства флотаторов используем углеродистую сталь с антикоррозионным покрытием или нержавеющую. Это прочный, долговечный, износостойкий материал. А защитное покрытие не позволит появиться коррозии во время эксплуатации
